2-6-9-2 : Aligner la phase acoustique des haut-parleurs

Mise à jour : 8 décembre 2025, Antidote 12.



Qu'est-ce ?

Lors de la mise au point d'une enceinte et de son filtre de coupure, l'alignement des phases acoustique à, et autour de, la fréquence de coupure, permet d'obtenir les meilleurs résultats à l'écoute.
Cet alignement ne peut se faire qu'après avoir mesuré chacun des haut-parleurs associés au filtre de coupure.
Un bon traitement de ces mesures permet d'afficher les phases acoustique, et de vérifier leur correspondance.
Le réglage, pour avoir la correspondance des phases acoustique se fait par un recul en profondeur d'un haut-parleur par rapport à l'autre.



Mesures de départ :

Seule une mesure à courte distance permet d'avoir une phase exploitable.
J'ai mesuré mes deux haut-parleurs à 50 cm de distance.

La difficulté est, lorsque l'on veut mesurer dans l'axe de chacun des haut-parleurs, de ne pas changer la distance entre le micro et les haut-parleurs.

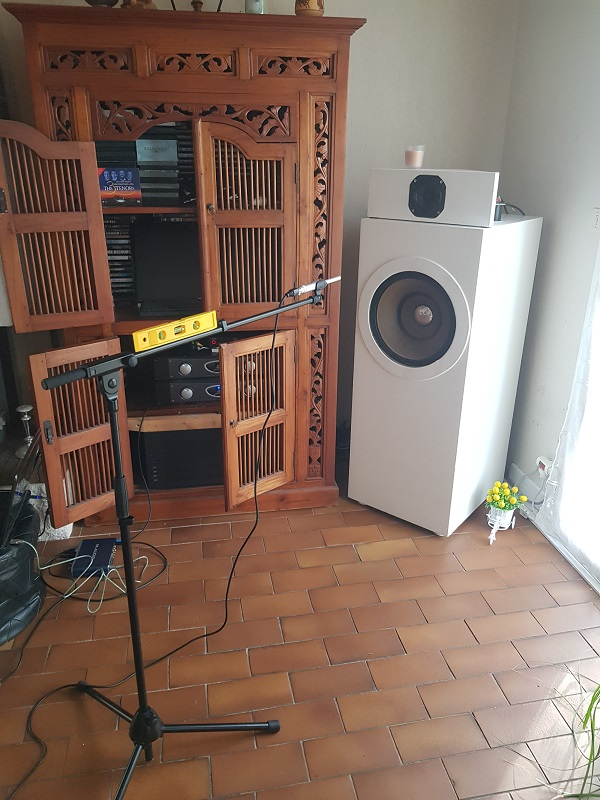

J'ai commencé par mettre le micro rigoureusement à mi hauteur entre les deux haut-parleurs, le bras rigoureusement horizontal avec un contrôle au niveau à bulle.

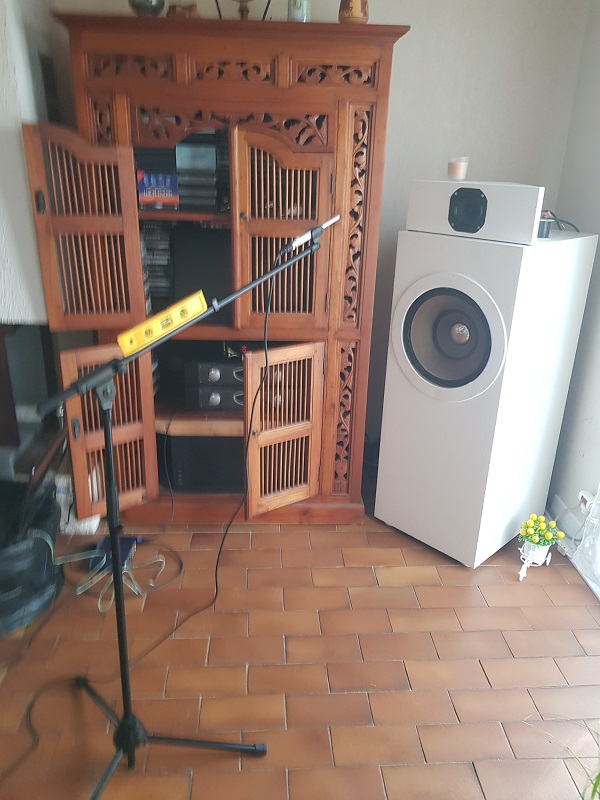

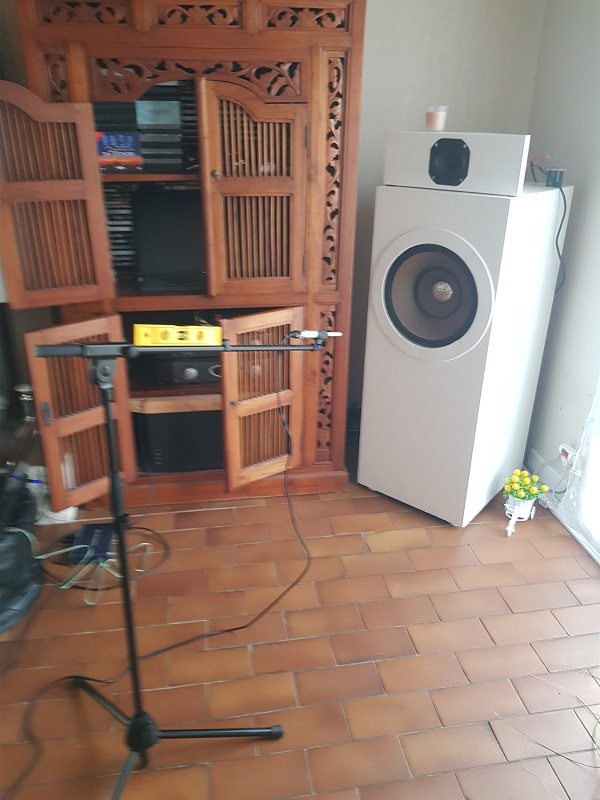

En inclinant le bras vers le haut pour le mettre dans l'axe du 13 cm, ou en inclinant le bras vers le bas pour le mettre dans l'axe du 38 cm, le déplacement en profondeur du micro sera rigoureusement le même, puisque la position horizontale était pile entre les deux haut-parleurs.
Pour faire cette opération, je posais les pieds sur le trépieds, pour être sûr que rien ne bouge.
Bien sûr je ne touche pas au micro entre ces opérations, il est en biais, et alors ?



Je fais mes mesures avec ARTA en sweep.
Ce n'est pas que je n'ai pas REW, mais j'ai 20 ans d'utilisation avec ARTA, je ne cherche plus comment faire...



Exporter la mesure d'ARTA dans REW :

Exporter d'ARTA :

Quand vous la fenêtre ARTA avec l'impulsion, il suffit de faire File, Export As..., et de choisir .WAV file (FLOAT 32 bits).
Par défaut le nom est le même que celui du .pir, seule l'extension change.
Vous faites l'opération pour chacun des haut-parleurs.



Importer dans REW :

Faire, pour chacun des haut-parleurs, Fichier, Importer, Importer la réponse impulsionnelle.



Mettre les deux courbes dans la même fenêtre :

Cliquer sur l'icone Superposition (Overlay en Anglais).
Une nouvelle fenêtre s'ouvre, avec les deux courbes de réponse.
