1-3-2-3 : Formulaire de calcul des paramètres THIELE et SMALL, 1/5

Mise à jour : 13 juin 2023, Antidote 11.



Je vous conseille d'avoir lu les deux chapitres précédant avant d'utiliser ce formulaire.

• Mesure des paramètres T&S d'un haut-parleur : Fs, Re, Qms, Qes, Qts et Sd.
• Mesure des paramètres T&S d'un haut-parleur : Mms, Vas et BL.

Lire aussi Calcul des paramètres de THIELE et SMALL d'un haut-parleur avec LIMP par Jean Fourcade.

À l'heure des logiciels de mesure à partir d'un PC, mon formulaire ne sert plus à grand-chose.
Il me permet simplement de supprimer du site un tableur sous EXCEL qui faisait la même chose.
En page 5/5, s'il vous manque un paramètre calculé, demandez-le.

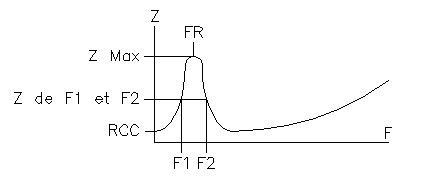

Mon image est ancienne, il faut lire Fs à la place de Fr, et Re à la place de Rcc.



Résistance au courant continu de la bobine mobile (Re) en Ohms :
Impédance maximale à Fs (Z Max) en Ohms :





Dans son livre AUDIO, Mario ROSSI indique qu'il est parfois difficile de trouver la valeur de la fréquence de résonance Fs exacte (Page 564, chapitre 9.2.24) :

À Fs, la courbe passe par un maximum noté Zmax.
En pratique, ce maximum n'est pas assez aigu pour déterminer Fs avec la précision nécessaire.
Aussi se base-t-on sur la symétrie de la courbe, pour un même désaccord en dessous ou en dessus de Fs, on a la même valeur d'impédance.
Soit les fréquences F1 < Fs et F2 > Fs telles que Z(F1) = Z(F2) = "Z de F1 et F2", on a Fs = racine( F1 * F2 ).

Je ne vous demanderai donc pas Fs, il sera calculé à partir de F1 et F2.
