1-1-5-9 : Influence du local sur les enceintes acoustiques, 1/2

Mise à jour : 4 avril 2023, Antidote 11.





Les unités de longueur d'onde :

Regardez la page 5/6, le premier paragraphe de la colonne centrale, la hauteur est de 50 cm, 0.50 m.
La fréquence est 344 / 0.50 = 688 Hz.
0.1 unité de longueur d'onde c'est 0.1 * 688 = 68.8 Hz l'article dit 69 Hz.
0.2 unité de longueur d'onde c'est 0.2 * 688 = 137.6 Hz.

La formule qui lie la hauteur du HP, la célérité de l'air C, l'unité de longueur d'onde et la fréquence est :

• Fréquence = unité * C / hauteur.
  Pour C = 344 m/s, hauteur = 0.50 m et unité = 0.20, fréquence = 137.6 Hz.

Ou encore :

• Unité = fréquence * hauteur / C.
  Pour C = 344 m/s, hauteur = 0.50 m et fréquence = 137.6 Hz, unité = 0.20.

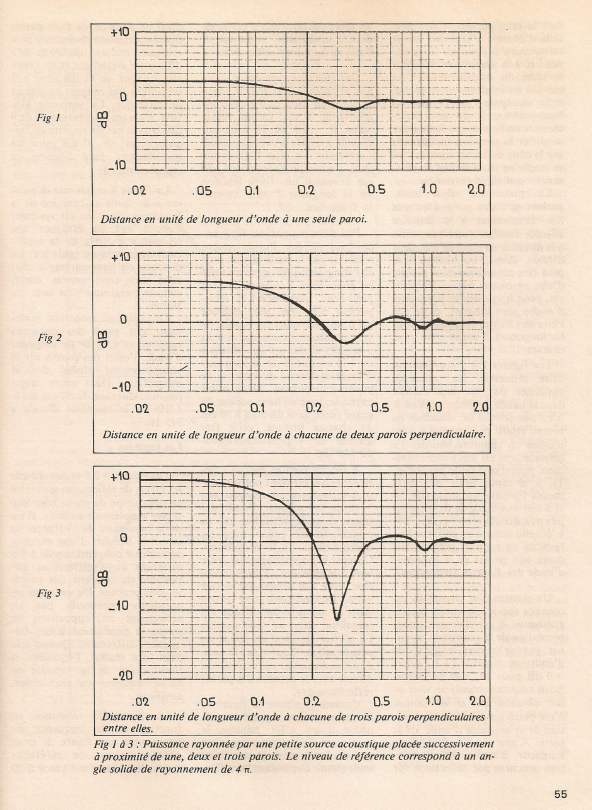

En mettant les valeurs en dB des 3 courbes en fonction de l'unité de longueur d'onde, il sera possible d'en tenir compte dans la simulation de la réponse d'une enceinte, bien mieux qu'en champ libre...
Si les trois distances sont différentes, ce qui est probable, nous aurons le gain en dessous de 0.20 à 0.25 longueur d'onde, et pas le creux entre 0.28 et 0.35 longueur d'onde.

Le principe de calcul est expliqué dans le chapitre sur les effets du sol pendant la mesure, avec un micro, le parallèle entre les deux méthodes est intéressant :

• Dans les deux cas, il y a le signal direct.
• Dans les deux cas, il y a une réflexion sur le sol.
• Dans les deux cas, il y a un trou dans la réponse à une fréquence qui ne dépend que des distances.



Règles de calculs :

Gain théorique :

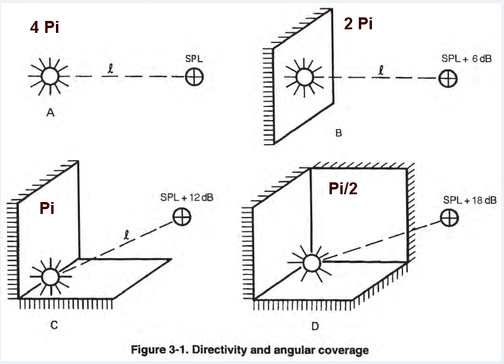

Par rapport à une émission sonore en champ libre dans 4Pi stéradian :

• Un mur apporte un gain de 6 dB avec un rayonnement dans 2Pi stéradian, exactement comme le baffle step.
• Un mur et le sol apportent un gain de 12 dB avec un rayonnement dans Pi stéradian.
• Deux murs et le sol apportent un gain de 18 dB avec un rayonnement dans Pi/2 stéradians.



Atténuation avec la distance :

Il y a une atténuation du signal sonore avec la distance.
Nous allons considérer une atténuation théorique de 6 dB à chaque fois que la distance double.
Soit D1 le trajet direct HP / micro, soit D2 le trajet réfléchi HP / sol ou mur / micro, l'atténuation est : Att = 20 * LOG10( D1 / D2 ).
En pratique cela veut simplement dire que le signal réfléchi perturbera moins le signal direct.

Prenons le cas où le sol ou les murs sont très loin.
Le signal réfléchi sera fortement atténué, et nous n'aurons pratiquement que le signal direct à 0 dB.

Prenons le cas où le sol et les murs sont très proches.
Le signal réfléchi n'aura pratiquement pas d'atténuation, et dans l'extrême grave nous serons pratiquement à +6 dB pour 1 surface, +12 dB pour 2 surfaces, et +18 dB pour 3 surfaces.

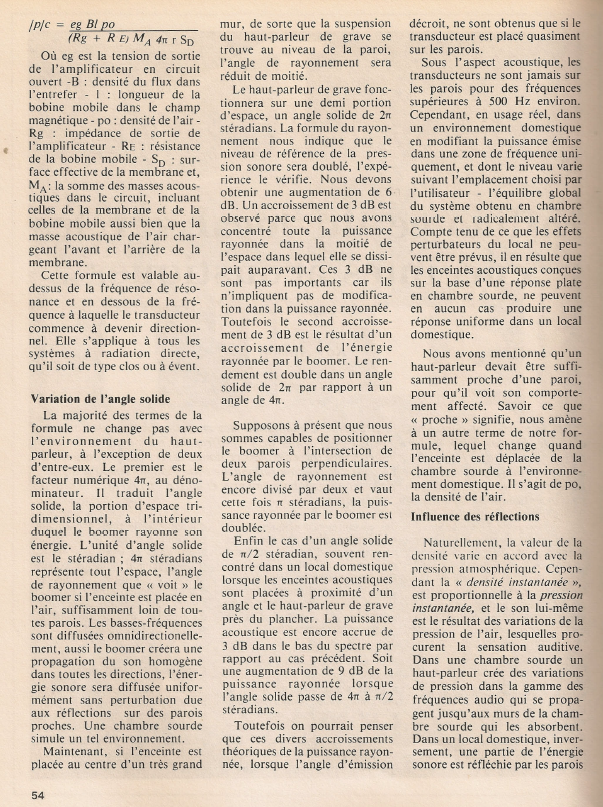

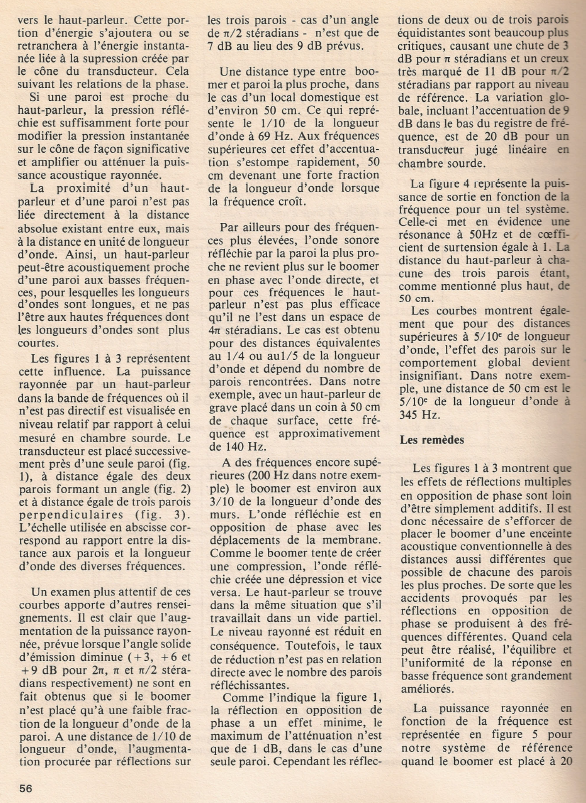

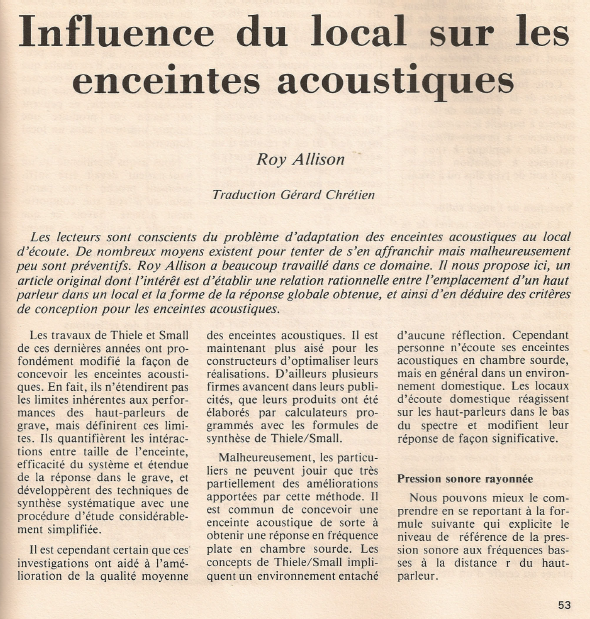

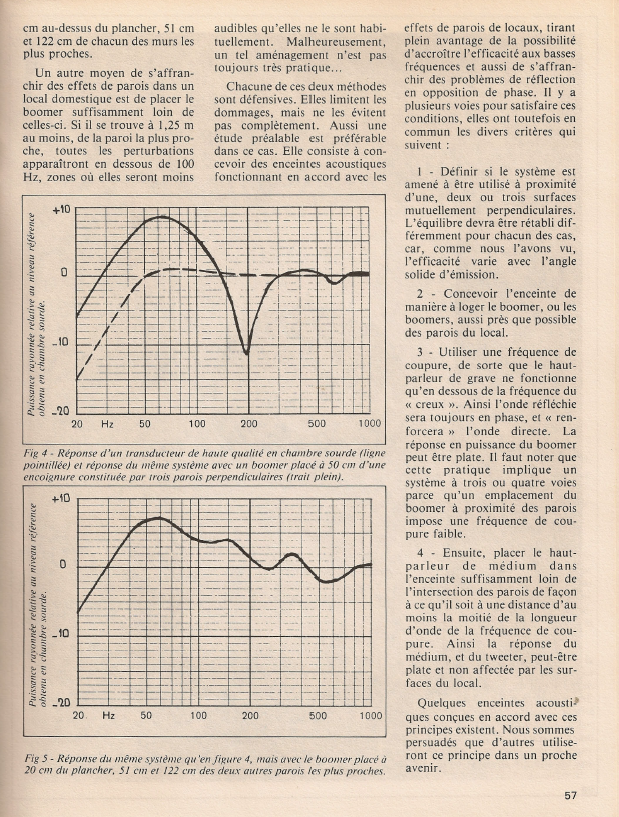

Avec une atténuation de 6 dB à chaque fois que la distance double, nous arrivons aux courbes de Roy Allison, courbes réalisées avec des hypothèses qui n'ont pas été annoncées et avec des distances très courtes.



Absorption du sol et des murs :

J'ai ajouté un paramètre d'absorption du sol ou des murs.
La valeur est à 0 en dessous de 100 Hz, 100% du signal réfléchi est pris en compte en dessous.
La valeur est de 1 au-dessus de 1500 Hz, le signal réfléchi n'est plus pris en compte au-dessus.
Entre 100 Hz et 1500 Hz, il y a une pente de type Y = a * X + b, mais avec une échelle logarithmique des fréquences.

Il faut garder en tête que la partie que nous retiendrons est en dessous de 100 Hz.



Calcul avec le sol :

Hauteur h du HP par rapport au sol ( en cm ) :
Distance d1 du HP au micro ( en cm ) :
Atténuation quand la distance double ( en dB ) :
