2-3-3-2 : Les pavillons arrière, BLH et toboggan haut

Mise à jour : 5 février 2025, Antidote 12.



Une autre idée de réalisation :

Hauteur 1642 mm, profondeur 532 mm, (au lieu de hauteur 1088 mm, profondeur 622 mm sur les versions 21 cm plus repliés).
Il y a plus de place de perdue, avec une grande ouverture entre la partie montante et descendante entre le haut-parleur et le coude du haut.
Il y a moins de coudes qui sont avec un rayon important, donc une qualité d'écoute qui sera meilleure que sur les versions plus repliées.

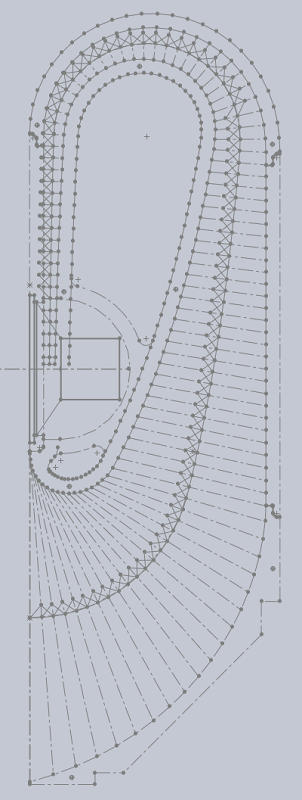

Pour la version avec le haut-parleur de 31 cm, longueur dépliée 2200 mm, bouche de 700 mm de haut avec un axe de sortie horizontale, axe du haut-parleur à 880 mm.

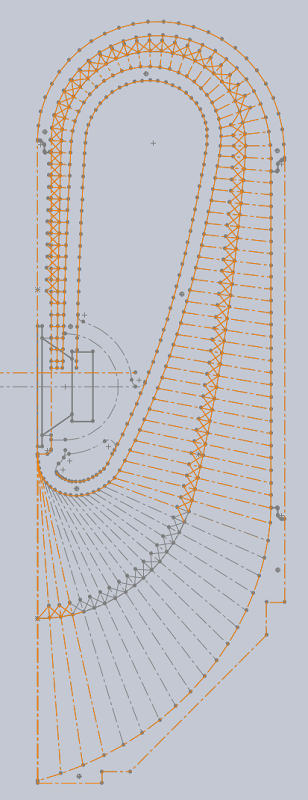

Conçue dès le départ pour des haut-parleurs de 17, 21, 25 cm et 31 cm, dont les versions FERTIN avec leurs énormes circuits magnétiques.
Adaptable facilement aux haut-parleurs de 10, 12 et 14 cm.
Largeur au choix, en jouant simplement sur le nombre de planches empilées, et sur l'épaisseur des planches.

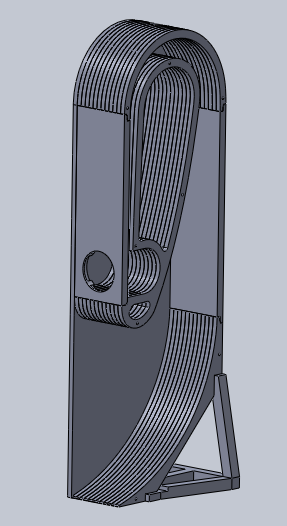

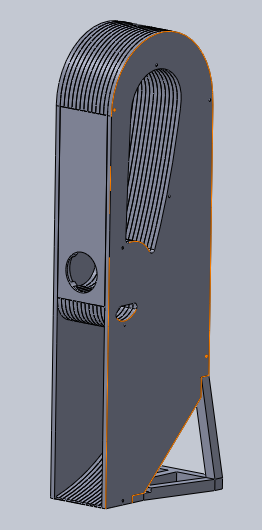

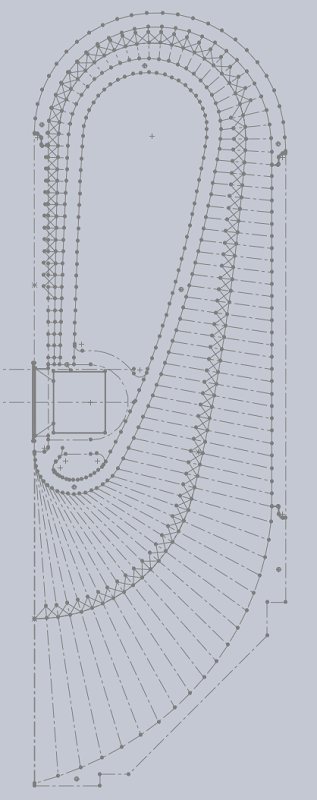

Version 3D pour le haut-parleur de 17 cm, largeur interne de 216 mm, planche de 18 mm d'épaisseur.

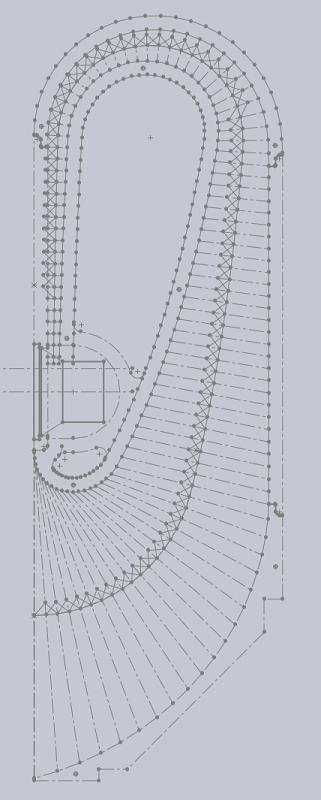

L'axe du haut-parleur sera plus haut pour les haut-parleurs de 21, 25 et 31 cm.
Il est parfaitement possible de faire une version pour haut-parleur de 17 cm avec l'axe du haut-parleur plus haut en changeant la face avant, le panneau découpé au centre, et les panneaux latéraux.
Je vais ajouter un renfort au milieu de la sortie.

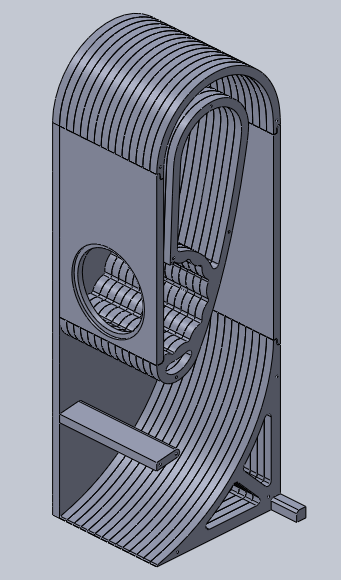

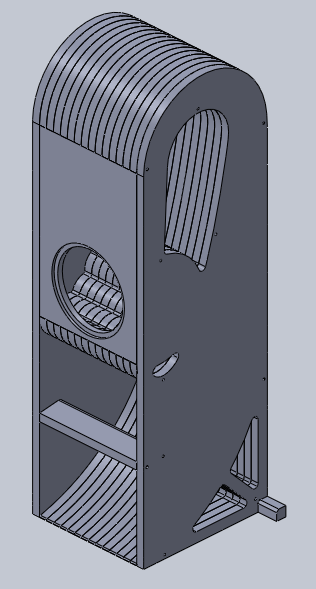

Version 3D pour le haut-parleur de 31 cm, largeur interne de 420 mm, planche de 30 mm d'épaisseur.
Vous pouvez choisir l'épaisseur des planches, 18, 22, 25 ou 30 mm et la largeur totale de 330, 360, 390, 420, 450 mm.
Le profil du volume à l'arrière du haut-parleur est constitué de diffuseurs, pour limiter le retour de l'onde arrière vers la membrane du haut-parleur.



Finalement, quelle que soit la taille du haut-parleur qui sera utilisé, et, compte tenu de la hauteur et de la profondeur de l'enceinte à pavillon arrière qui ne change pas, il y a des largeurs qui vont mieux que d'autres.

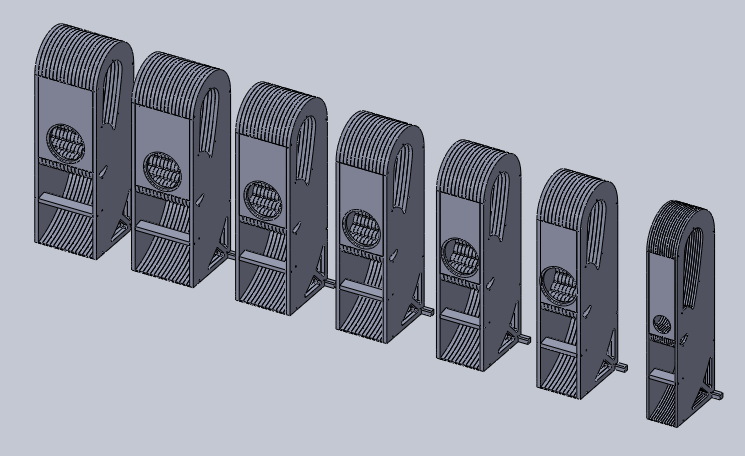

Le dessin ci-dessous à des largeurs internes de, de gauche à droite, 450, 420, 390, 360, 330, 300 et 216 mm.
La largeur externe est de 510, 480, 450, 420, 390, 360 et 252 mm.
Pour moi, c'est le 360 mm de large en interne et 420 mm en externe qui est le plus équilibré.
Et pour vous ?



Les dossiers de plans sont faits, le 15 mars 2021, dans deux configurations :

• En 360 mm de largeur interne avec des planches d'épaisseur 30 mm, pour un haut-parleur de 31 cm.
• En 360 mm de largeur interne avec des planches d'épaisseur 18 mm, pour un haut-parleur de 31 cm.

Les détails des planches sont faits pour des épaisseurs de 30, 25, 22 et 18 mm, pour un gabarit acier en 2 mm, plans à l'échelle 1 pour ceux qui veulent utiliser le papier en gabarit.
S'il manque des épaisseurs, je les rajoute.
Je tiens compte de vos remarques, j'ai ajouté un support d'aimant pour le haut-parleur EMS LB12EX.

Il y a 4 dossiers zippés, DWG, DXF, PDF des plans de détails, PDF des plans d'ensemble.
Formats IGS et STEP sur demande.

Et les autres cas ?
J'attends vos demandes pour finir les plans pour des haut-parleurs de 17, 21 et 25 cm.
Certaines planches sont identiques, d'autres sont spécifiques, il y aura un plan d'ensemble pas cas demandé, puisque c'est le plan d'ensemble qui fait nomenclature.



Le plan des pavillons arrière haut a été réalisé :

Avec une petite modification de la forme à l'arrière, en haut et en bas :
Ce n'est pas une question de goût personnel, mais de facilité pour le déplacement des 118 kg de cette enceinte.
Un axe en haut et en bas, 4 roues, et l'enceinte est beaucoup plus facile à déplacer puisqu'elle roule...

Enceinte conçue pour un haut-parleur FERTIN LB12EX à excitation, avec son énorme circuit magnétique.

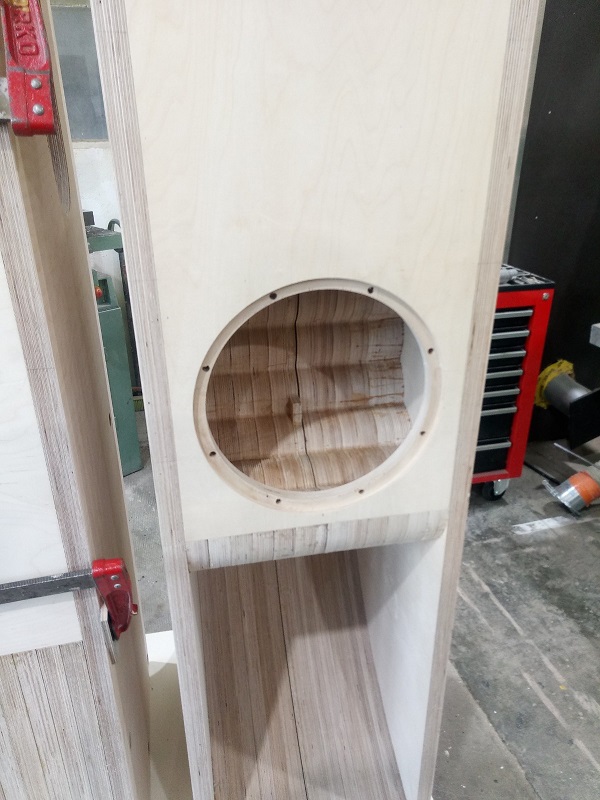

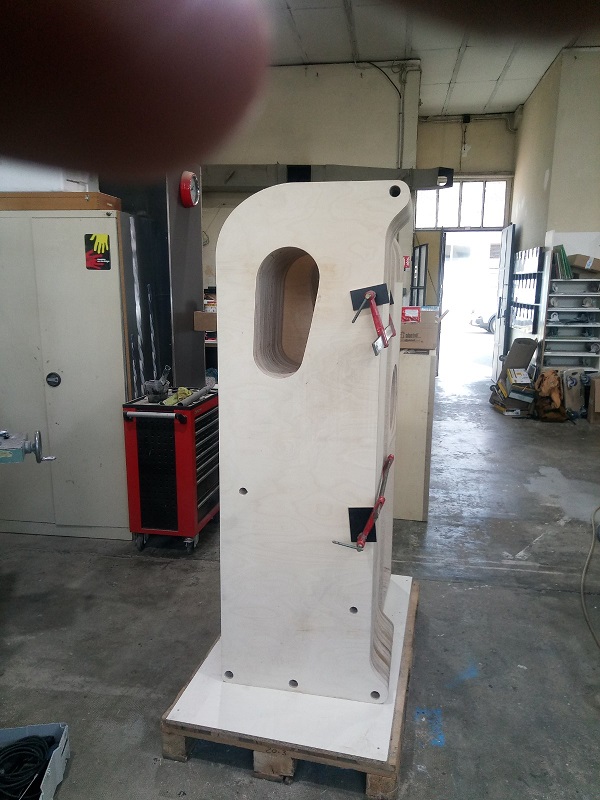

Les enceintes sont encore dans l'atelier de montage, il faut le temps de faire les finitions : Ponçage au papier de verre 120, et 3 couches de peinture au pistolet.
Je ferai la forme interne anti-écho avec un décalage d'une planche sur deux...

Quelques vidéos de l'usinage des panneaux dans l'Atelier Fraise des Bois à Toulouse, dont l'adresse est un peu plus bas dans ce chapitre.



Là où j'ai prévu des ouvertures pour alléger l'aspect visuel, la première réalisation a bouché les ouvertures sur les côtés, en prévoyant un trou pour remplir ces ouvertures de billes de plomb ou de sable fin et sec.
C'est un choix de réalisation que je vous propose sur simple demande.
Remplir la partie basse assure plus de stabilité à l'enceinte, avec du poids placé très bas.



Quelques entreprises de découpe des panneaux en commande numérique :

La liste n'est absolument pas limitative !!!

• BDR, découpe numérique, bois et panneaux. Dans les Charentes.
• Atelier Fraise des Bois. Eric Dutertre et Yves Vautrin à Toulouse. C'est là qu'ont été découpées les planches du premier pavillon arrière haut.



Mes planches n'ont pas l'épaisseur théorique prévue :

Rassurez-vous, cela n'a aucune importance, la loi d'expansion sera parfaitement respectée tout de même.
Les pavillons ont une largeur constante pour toutes les sections.
La loi d'expansion est donnée par la variation de la profondeur de chaque section.
Si l'épaisseur totale change, à cause des planches ou du collage, la différence se fera de la même façon sur toutes les sections qui définissent le pavillon.

S'il n'y a pas de conséquence sur la loi d'expansion, donc sur la qualité sonore de l'enceinte, il y en a sur certaines planches qui doivent être réalisées à la largeur de l'enceinte.
Les plans le précisent explicitement avec un "À retoucher au montage"
Autre solution, faire découper ces planches une fois la largeur finale connue.
