1-1-8-3 : Orientation des enceintes par rapport au point d'écoute

Mise à jour : 5 juin 2025, Antidote 12.



Préambule :

L'orientation des enceintes :

Vous trouvez facilement sur internet des conseils sur le placement des enceintes dans la pièce, avec le respect du triangle équilatéral, et les enceintes parallèles au mur arrière.
J'ai une méthode qui permet de calculer le placement optimal des enceintes dans votre pièce d'écoute, dans une pièce rectangulaire.
Je vois sur les images de vos installations sur les forums que le parallélisme avec le mur arrière est bien respecté.
Je vais indiquer ici d'autres orientations possibles, pour vous inciter à les essayer.

En fonction de vos enceintes et de votre pièce, tout ce que je vais indiquer ci-dessous ne vous conviendra pas.
Mais il y a très probablement une proposition qui marchera mieux que les autres, et que vous garderez.
Si vous le faites, je n'aurai pas perdu mon temps...



Quels critères seront améliorés ?

• Quand j'ai écrit la première mouture de ce chapitre, je pensais aux réflexions sur les murs, réflexions qui viennent brouiller le signal direct des enceintes aux oreilles.
  Cette approche fait choisir certaines orientations par rapport à d'autres.

• Une autre approche consiste à rechercher l'orientation qui donne la plus belle image stéréo.
  Ce sera sans doute une autre orientation que celle définie avec la première méthode.

• Sur un forum, un internaute était gêné par une remontée de la réponse dans le haut médium ou l'aigu d'une enceinte TRIANGLE.
  Rechercher à l'écoute l'orientation qui minimise le problème est une bonne solution.

Lors du choix à l'écoute, nous écoutons la somme des gains et des pertes.
Par rapport au placement avec les enceintes parallèles au mur arrière, vous aurez certainement une amélioration avec une orientation.
Vous retiendrez celle qui donne la meilleure écoute, sans chercher à savoir si c'est moins de réflexions sur les murs, la plus la belle image stéréo, ou un rendu de l'aigu moins agressif.
L'important est le résultat d'écoute final, ce n'est pas la raison.

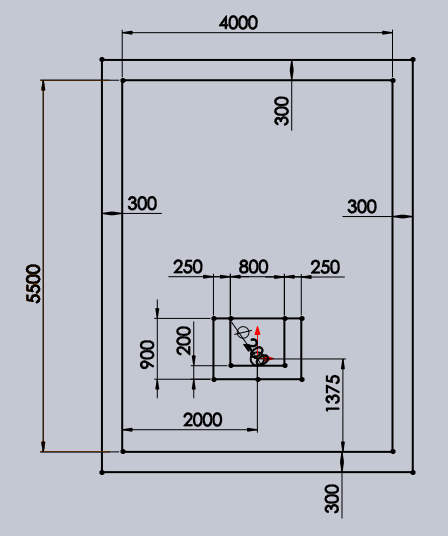

La pièce type :

Il fallait choisir arbitrairement une taille de pièce, les 22 m² de mon exemple ne sont pas absurdes.
Le point d'écoute a été placé au quart de la longueur, parce que c'est la dimension idéale, voir le placement optimal des enceintes dans votre pièce d'écoute, en 2/2.

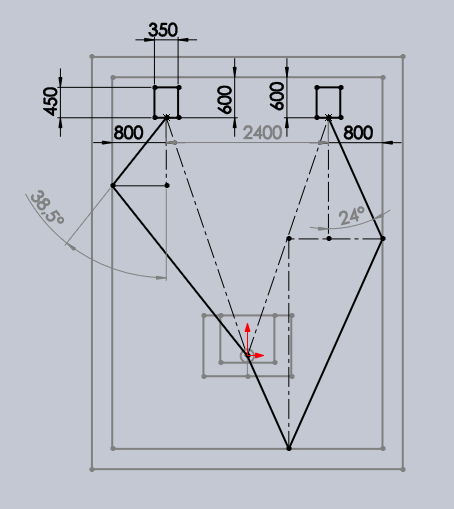

Enceintes parallèles au mur arrière :

C'est la disposition que l'on voit partout.
J'ai tracé deux réflexions, l'une directe via un mur latéral, l'autre moins directe avec une réflexion sur le mur latéral et le mur arrière.

Si l'on considère qu'une enceinte "arrose" sur les côtés avec un angle de 45° de part et d'autre de l'axe principal, alors, avec un placement parallèle au mur arrière, nous avons des réflexions sur les murs, réflexions qui ne sont pas souhaitables.

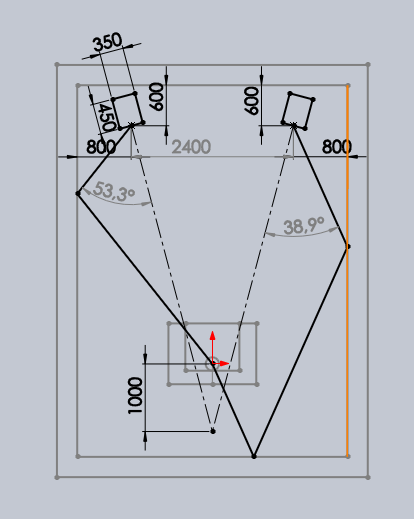

Croisement 1 m en arrière du point d'écoute :

Les enceintes sont tournées vers le point d'écoute, de façon à ce que les axes se croisent 1 m derrière le point d'écoute.
Pour les réflexions sur les murs, nous gagnons 15° par rapport à la position parallèle au mur arrière.
Les enceintes sont toujours un peu directives, donc le niveau baisse aux angles élevés, les réflexions seront moins gênantes au moins dans le médium et dans l'aigu.

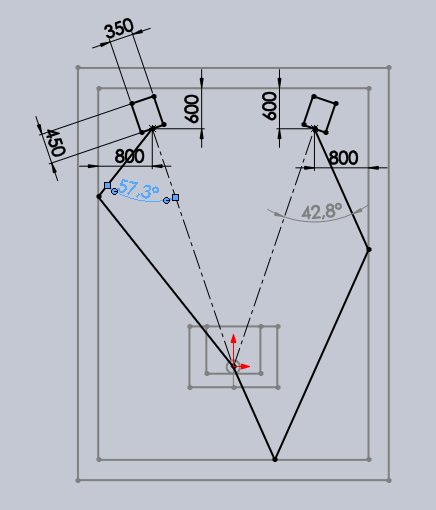

Croisement pile au point d'écoute :

Les enceintes sont encore un peu plus tournées, nous gagnons encore 4 à 5° sur les réflexions parasites.
C'est la solution que j'utilise chez moi avec mes ALTEC 420-8B qui sont bien directifs dans les aigus.

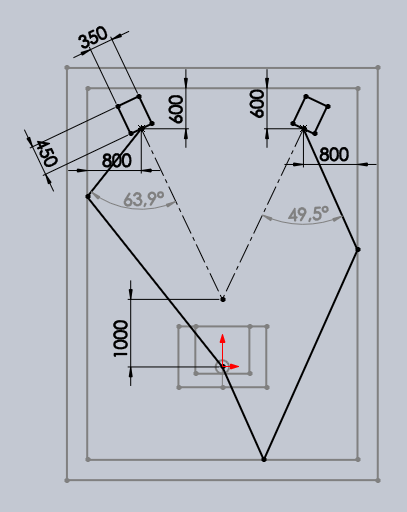

Croisement 1 m en avant du point d'écoute :

Les enceintes sont encore un peu plus tournées, nous gagnons encore 6° sur les réflexions parasites.
C'est la solution que j'utilisais chez moi avec mes DAVIS 20DE8 moins directifs dans les aigus que les ALTEC 420-8B.



Vos essais :

Seule l'écoute à raison, et ce n'est pas parce qu'une solution me convient chez moi qu'elle vous conviendra chez vous.
L'idée de copier bêtement n'est pas la bonne.
L'idée d'essayer différentes orientations entre la position parallèle au mur arrière et la position de croisement en avant du point d'écoute est le meilleur conseil que je peux vous faire.

Les enceintes JBL Everest étaient conçues avec le haut-parleur de grave de 38 cm tourné de 30° et avec la compression plus tweeter avec un axe tourné de 60°.
Si JBL le propose, pourquoi ne pas le faire en tournant simplement les enceintes ?



Optimisation du croisement ?

Il y a une réflexion sur le mur de droite, et une sur le mur de gauche.
L'optimisation consiste à avoir des angles identiques par rapport à l'axe de l'enceinte.
Ce sont des valeurs indicatives.

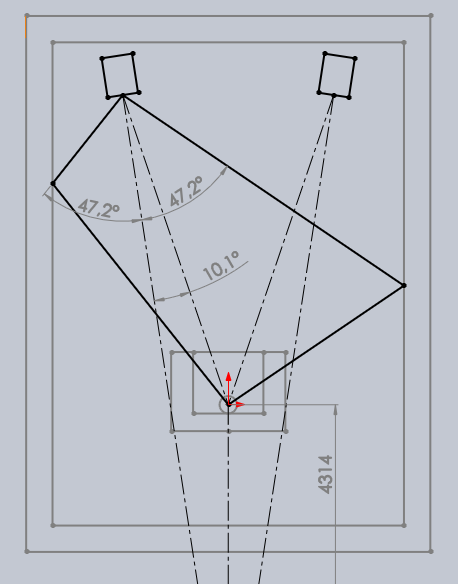

Une réflexion sur un mur :

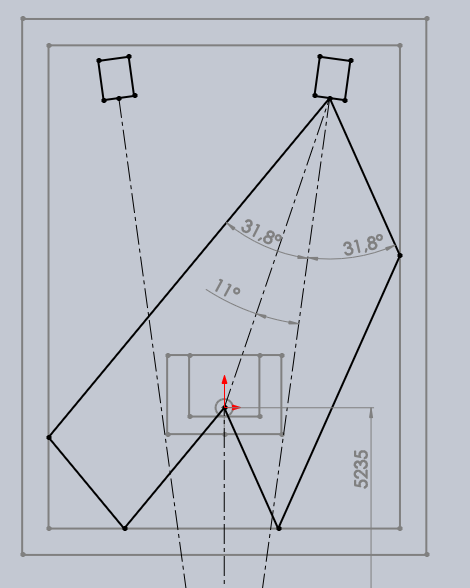

Une réflexion sur deux murs :



Conclusion :

Le placement des enceintes parallèles au mur arrière n'est pas défendable.
Avec les réflexions sur 1 ou 2 murs, les enceintes doivent être plus ou moins orientées vers le point d'écoute.
Rien ne dit qu'une orientation optimisée sera meilleure à l'écoute, c'est à vous de le vérifier en sachant pourquoi il faut chercher dans cette direction.
C'est une amélioration à l'écoute qui ne coûte rien, ne passez pas à côté.
