2-3-3-5 : Simulation HornResp pour les pavillons arrière

Mise à jour : 21 juillet 2025, Antidote 12.



Pourquoi ce chapitre ?

J'ai galéré pour trouver les paramètres à utiliser dans HornResp pour simuler un pavillon arrière.
Ce chapitre a un but tout simple, garder la trace de ce qui convient.



Simulation avec HornResp :

La clef du paramétrage :

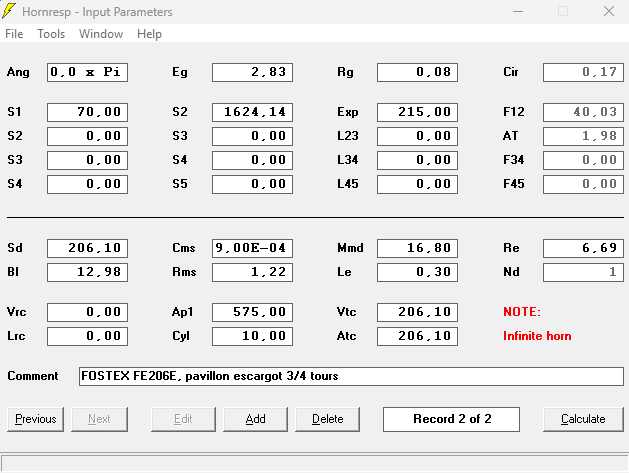

Quand vous ouvrez HornResp, sur les deux lignes du bas du tableau de valeurs, vous avez :

• Vrc et Lrc.
• Fr et Tal.
• Vtc et Atc.

Il faut cliquer sur Fr pour faire apparaître Ap1, puis il faut cliquer sur Tal pour faire apparaître Cyl.
Ap1 est la surface du volume, Cyl est la profondeur du volume, il faut entrer des valeurs.
Ensuite il faut mettre Vtc et Atc avec la valeur 0.00.
Enfin il faut mettre la même valeur dans Sd, Vtc et Atc. Sd est la surface de la membrane du haut-parleur.
Le reste est le fonctionnement normal de HornResp.

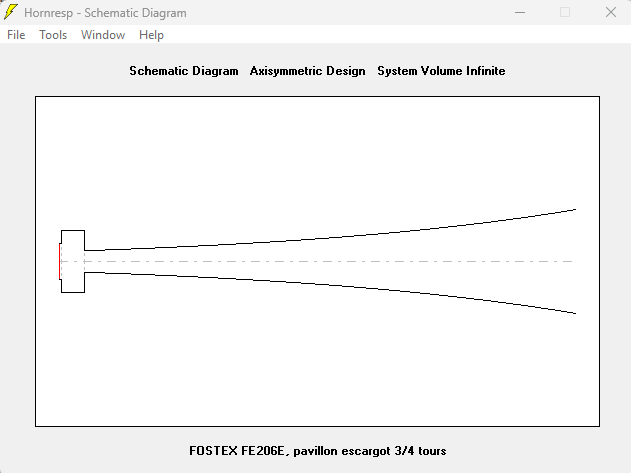

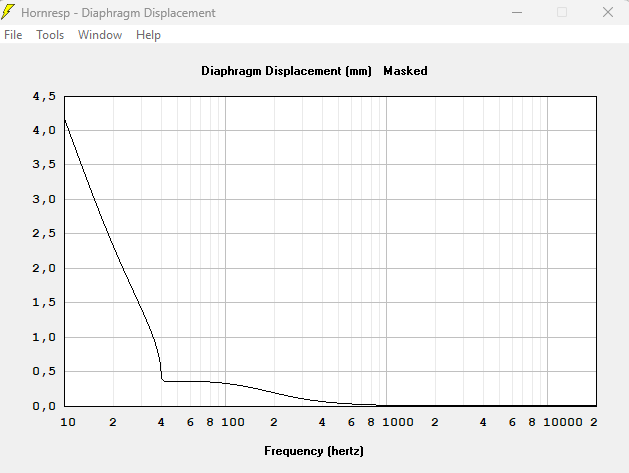

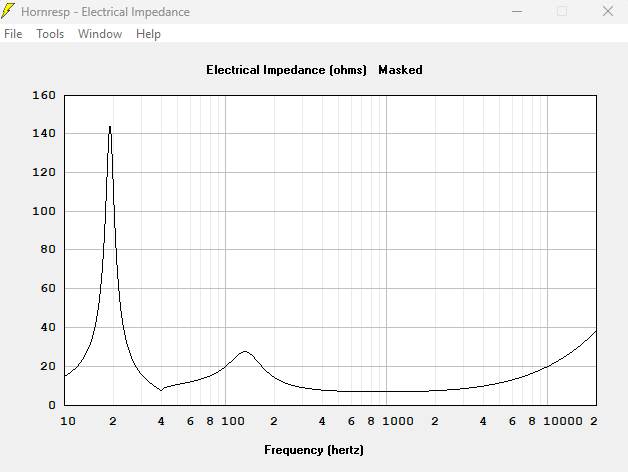

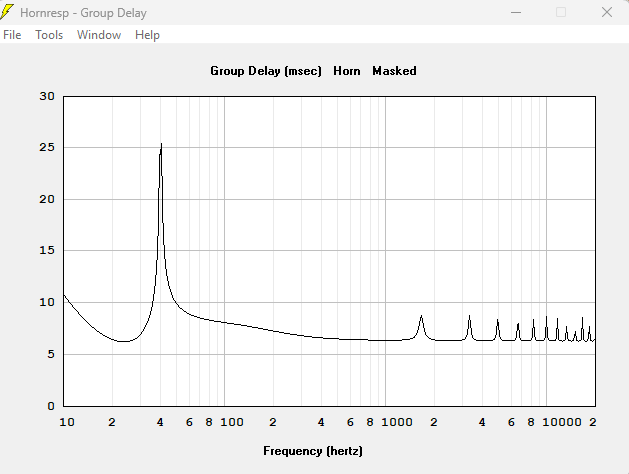

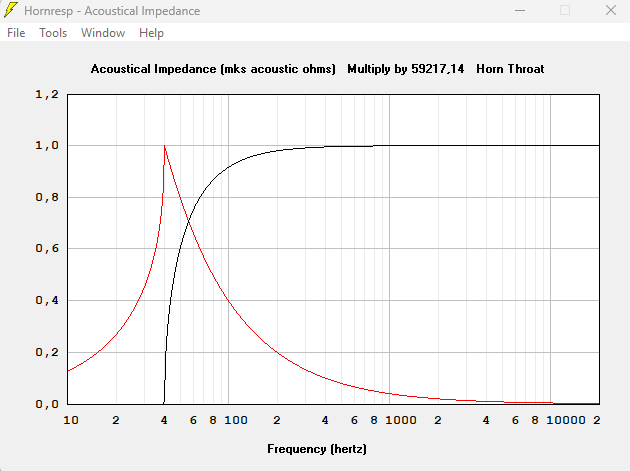

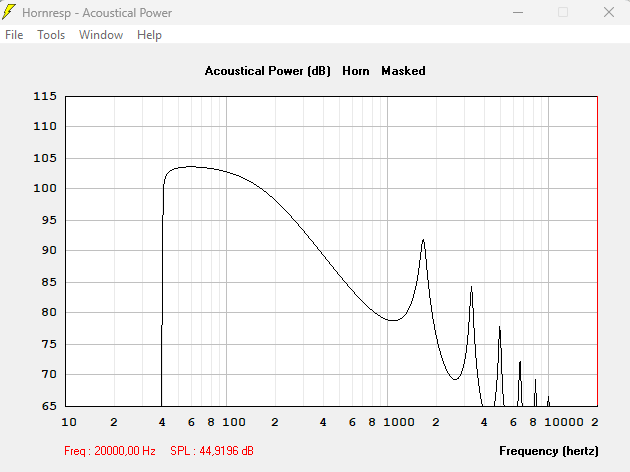

Un exemple, avec le pavillon arrière escargot :

Pour le FOSTEX FE206E.
Avec les valeurs par défaut du chapitre sur les pavillon arrière escargot 3/4 tour.
Le produit de Ap1 = 575.00 avec Cyl = 10.00 fait bien 5750.00 cm³, c'est à dire 5.75 L.
