2-7-6-5 : FOSTEX FE 168 EZ

Mise à jour: 18 avril 2026, Antidote 12.



Ce chapitre était complètement dépassé, je ne laisse que le lien vers le plan actuel en base de données.
Utilisez les outils de calculs de la base de données en Bass-reflex ou en triple résonateur.
Le plan de l'enceinte actualisé en Bass-reflex à triple résonateur, avec les outils de calculs d'aujourd'hui.



historique :

Les images sont celles d'une réalisation en 2005 environ, l'année exacte est sans importance.
Ce sont les T&S du fabricant qui avaient été utilisées, avec toutes les incertitudes qui vont avec.
J'ai récupéré les enceintes à la mort de mes deux parents en avril 2026, avec l'idée de refaire l'étude à 100%.
Mauvaise surprise au démontage, si j'ai bien des FE168EZ, l'enceinte n'est plus tout à fait la même.

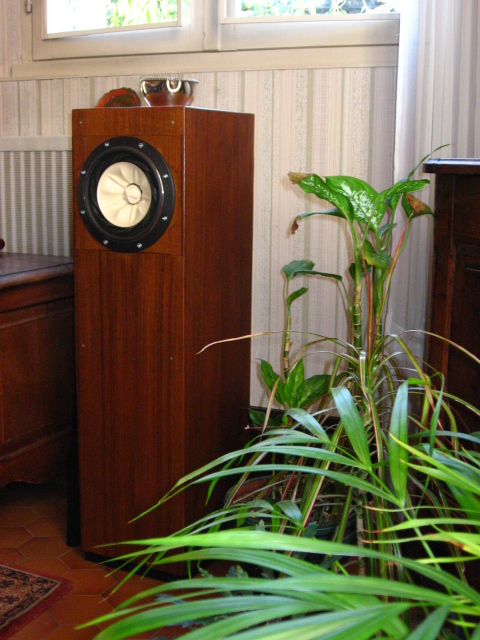

Images de la réalisation en 2005 :

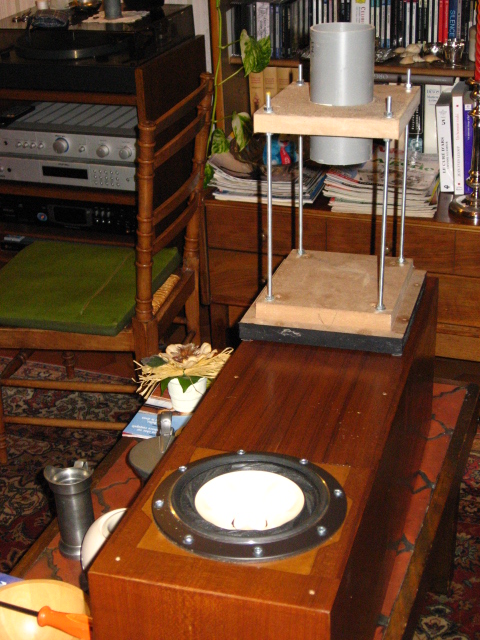

Je ne voulais pas perdre le montage du 2^e résonateur interne, sur des tiges filetées pour un réglage facile.
Avec les outils de calculs actuels, c'est totalement inutile en pratique, c'est simplement l'idée que je veux garder.



Comme indiqué dans le chapitre sur les enceintes Bass-reflex à résonateur, la cloison interne est montée sur quatre tiges filetées.
Trois raisons à cela :

• Pouvoir faire la finition de l'enceinte avant d'avoir fini la mise au point de l'évent et la mise en place de la cloison interne.
• Pouvoir garder un réglage pour la mise au point, ou pour vérifier le réglage calculé.
• Pouvoir accéder à l'intérieur de l'enceinte pour placer l'amortissement.

Si le jeu est judicieusement choisi, l'ensemble cloison interne et fond se mettent en place assez facilement.

L'évent extérieur se met en place après le résonateur, il est en partie bas de la face arrière.
Il aurait été possible de mettre l'évent extérieur qui sort vers le sol, avec des pieds de 4 ou 5 cm, à condition qu'il y ait plusieurs cm entre les deux évents.



Mesures des haut-parleurs en avril 2026 :

Les mesures ont été réalisées avec un DATS V3.

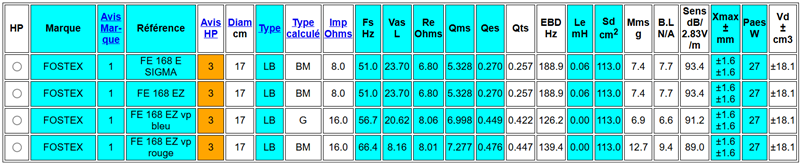

Les deux haut-parleurs n'ont pas des T&S proches.
Ce sont les versions vp bleu et vp rouge qui ont été mesurées, bleu et rouge correspond au morceau de scotch que j'ai collé sur l'aimant.



Utilisation des haut-parleurs :

Avec les T&S FOSTEX, pour le FE168EZ :

Le Qts est un peu faible pour une enceinte avec évent, l'enceinte close n'est pas possible.
Volumes entre 6.3 et 11.0 L, accords entre 48.5 et 73.5 Hz.



Avec les T&S du FE168EZ vp bleu :

Le Qts est parfait pour une enceinte avec évent, l'enceinte close n'est pas possible sans une transformée de Linkwitz.
Volumes pour une enceinte à évent entre 19.1 et 34.8 L, accords entre 40.9 et 53.7 Hz.
Pour une enceinte close avec une transformée de Linkwitz, volume = 14.0 L pour un Qtc de 0.707, Fc = 84.5 Hz.



Avec les T&S du FE168EZ vp rouge :

Le Qts est parfait pour une enceinte avec évent, l'enceinte close n'est pas possible.
Volumes pour une enceinte à évent entre 7.9 et 14.6 L, accords entre 47.5 et 64.4 Hz.
Pour une enceinte close avec une transformée de Linkwitz, volume = 6.2 L pour un Qtc de 0.707, Fc = 98.0 Hz.



Les parties communes pour une enceinte à évent :

( 19.1 + 14.6 ) / 2 = 16.85 L pour le volume.
Entre 47.5 et 53.7 Hz pour l'accord, la moyenne est racine( 47.5 * 53.7 ) = 50.5 Hz.
C'est l'enceinte qui doit s'adapter le mieux possible aux haut-parleurs, les T&S moyens n'ont pas de sens.

Pour le FE168EZ vp bleu, 56.7 Hz à -3 dB, 46.9 Hz à -6 dB, SPL 93.8 dB.
Pour un nombre de Reynolds de 20000, SPL = 85.6 dB avec un évent de diamètre intérieur de 5.7 cm longueur 9.9 cm.
Pour une réalisation en double résonateur, Vp = 10.08 L, 2^e résonateur volume = 6.77 L accord = 93.69 Hz.

Pour le FE168EZ vp rouge, 46.3 Hz à -3 dB, 42.1 Hz à -6 dB, SPL 94.2 dB.
Pour un nombre de Reynolds de 20000, SPL = 90.1 dB avec un évent de diamètre intérieur de 5.7 cm longueur 9.9 cm.
Pour une réalisation en double résonateur, Vp = 11.99 L, 2^e résonateur volume = 4.86 L accord = 83.47 Hz.

Difficile de faire une réalisation d'enceintes proches pour les deux haut-parleurs.



Mesures de l'enceinte réelle :

16 x 19.3 x 33 = 10.2 L, sans aller chipoter à 2 ou 3 mm près.
Je garde l'enceinte existante sans la moindre modification, autre que celle de boucher l'évent existant.

Pour le FE168EZ vp bleu, Fc = 93.3 Hz, Qtc = 0.781, Ft = 70.7 Hz, Qt = 0.707, SPL maxi = 92.2 dB.

Pour le FE168EZ vp rouge, Fc = 86.4 Hz, Qtc = 0.623, Ft = 65.4.4 Hz, Qt = 0.707, SPL maxi = 91.0 dB.

La transformée de Linkwitz réelle sera ajustée à partir de la mesure de Fc et Qtc, les valeurs ci-dessus sont calculées.
